INSTALASI DAN KONFIGURASI MODEM ADSL TELKOM SPEEDY

Sumber : Dokumen Kemendikbud

Gambar 5.8 Petunjuk Praktis Instalasi Modem Broadband ADSL

Speedy merupakan salah satu implementasi ADSL yang ada di pasaran, khususnya di Indonesia. Dengan layanan ini, jaringan akses telepon pelanggan ditingkatkan kemampuannya menjadi jaringan digital berkecepatan tinggi, sehingga selain mendapatkan fasilitas telepon (voice), pelanggan juga dapat melakukan akses internet (dedicated) dengan kecepatan (downstream) yang tinggi (s/d 800 Kbps). Data dan suara dapat disalurkan secara simultan melalui satu saluran telepon biasa dengan kecepatan yang dijaminkan sesuai dengan paket layanan yang diluncurkan dari modem sampai BRAS (Broadband Remote Access Server).

Koneksi Telepon dari Telkom

Langkah-langkah instalasi untuk koneksi telepon dari Telkom adalah sebagai berikut:

1.    Masukkan kabel dari sentral ke rowset

2.    Dari rowset, kemudian hubungkan ke spltter menggunakan kabel RJ 11

3.    Setelah dihubungkan ke splitter, selanjutnya dari splitter hubungkan ke telepon dan modem menggunakan kabel RJ11

4.    Test koneksi atau tidaknya dari sentral dengan cara angkat ganggang telepon dan dengarkan, jika terdengar bunyi maka sudah terkoneksi ke sentral.

5.    Masukkan kabel power ke modemnya dan tekan tombol power yang ada di modemnya.

6.    Jika modemnya sudah pernah dipakai, maka kita perlu mereset terlebih dahulu modem tersebut, dengan cara menekan lubang kecil yang ada di modem tersebut secara pelan-pelan selama 10 detik menggunakan alat yang ujungnya kecil ( misalnya menggunakan ujung bolpoin ).

7.    Pasangkan kabel RJ45 ke modem dan dari modem ke komputer atau laptopnya.



Sedangkan untuk langkah-langkah Konfigurasi koneksi Telepon dari Telkom seperti berikut:

1.  Lihat IP dan username serta passwordnya di modem tersebut (bisaanya berada di belakang modem).

2.    Jika sudah diketahui IP modemnya, selanjutnya kita setting IP di computer atau laptonya dengan network yang sama dengan modemnya dan gatewaynya isikan dengan IP modem tersebut. Contoh menyetting IP di computer atau laptop adalah sebagai berikut :

a)    Klik kanan pada gambar tv di bawah, kemudian pilih open network and sharing center

Sumber : Dokumen Kemendikbud

Gambar 5.10 Tampilan untuk Akses Open Network and Sharing Center

b)    Maka akan muncul tampilan seperti berikut, kemudian pilih change adapter setting

Sumber : Dokumen Kemendikbud

Gambar 5.11 Tampilan Menu Network and Sharing Center

c)    Klik kanan pada local area connection dan pilih properties

Sumber : Dokumen Kemendikbud

Gambar 5.12 Network Connection yang tersedia

d)    Arahkan cursor ke IPv4, kemudian properties

Sumber : Dokumen Kemendikbud

Gambar 5.13 Tampilan Properties LAN

e)  Akan tampil seperti di bawah ini, selanjutnya pilih use the following IP address. Maksudnya yaitu untuk mengatur IP secara manual. Di bawah ini saya contohkan IP modemnya 192.168.1.1, maka IP computer atau laptop di isi dengan 192.168.1.2. IP modem dan IP computer atau laptop tidak boleh sama, karena dalam sebuah IP, networknya harus sama dan hostnya berbeda. Kemudian gateway kita isi dengan IP modem tersebut. Jika sudah selesai, maka pilih OK

Sumber : Dokumen Kemendikbud

Gambar 5.14 Tampilan Properties IP

f)     Selanjutnya kita hubungkan komputer atau laptop dengan modemnya, dengan cara ke CMD, kemudian ketikkan ping <IP modemnya>. Contohnya ping 192.168.1.1. Jika muncul TTL, maka proses menghubungkan berhasil.

Sumber : Dokumen Kemendikbud

Gambar 5.15 Tampilan CMD untuk menghubungkan Laptop/PC dengan Modem

g)    Kemudian ke browser, di address bar isikan IP modemnya, tekan enter, selanjutnya di minta user name dan password, maka kita isi dengan user dan password yang ada di modem tersebut. Tekan OK. Disini saya contohkan IP modemnya 192.168.1.1 dan user name dan passwordnya adalah admin.

Sumber : Dokumen Kemendikbud

Gambar 5.16 Tampilan Authentication Required

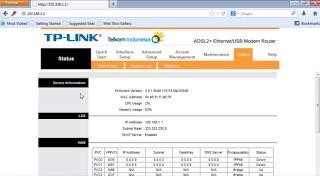

h)    Akan muncul tampilan berikut:

Sumber : Dokumen Kemendikbud

Gambar 5.17 Tampilan Menu Utama ADSL Telkom

i)      Pilih Run Wizard ke Menu Quick Start maka akan muncul tampilan seperti berikut:

Sumber : Dokumen Kemendikbud

Gambar 5.18 Tampilan Menu Quick Start

j)      Pilih Next seperti tampilan berikut:

Sumber : Dokumen Kemendikbud

Gambar 5.19 Tampilan setelah Memilih Run Wizard

k)    Atur zona waktunya, jika sudah selesai maka pilih next seperti gambar berikut:

Sumber : Dokumen Kemendikbud

Gambar 5.20Tampilan mengatur Zona Waktu

l)      Pilih PPPoE/PPPoA, kemudian next

Sumber : Dokumen Kemendikbud

Gambar 5.21 Tampilan memilih ISP

m)  Selanjutnya, ketikkan username dan passwordnya yang sudah anda daftarkan di BRAS / sentral telepon, kemudian next.

Sumber : Dokumen Kemendikbud

Gambar 5.22 Tampilan untuk memasukkan Username dan Password

n)    Selanjutnya, pilih Next seperti gambar berikut:

Sumber : Dokumen Kemendikbud

Gambar 5.23 Proses Instalasi Selesai

o)    Pilih Close

Sumber : Dokumen Kemendikbud

Gambar 5.24 Tampilan Akhir Konfigurasi pada Browser



3. Ke menu status, untuk melihat apakah mendapatkan IP atau belum.. Jika sudah mendapatkan IP, selanjutnya ke menu interface setup, kemudian ke LAN. Di menu tersebut DHCP di buat enable. Sehingga setiap komputer mendapatkan IP secara otomatis. Sebelumnya kita terlebih dahulu mengatur IPnya supaya mendapatkan IP secara otomatis, dengan langkah-langkah berikut ini :

a.    Klik kanan pada gambar tv di bawah, kemudian pilih open network and sharing center

b.    Maka akan muncul tampilan, kemudian pilih change adapter setting

c.    Klik kanan pada local area connection dan pilih properties

d.    Arahkan cursor ke IPv4, kemudian properties

e. Pilih obtain an IP address automaticly agar mendapatkan IP secara otomatis, kemudian OK

f.     Selanjutnya di local area connection, klik kanan dan pilih status untuk melihat IP yang di dapatkan pada computer atau laptop tersebut

g.  Jika sudah berhasil mendapatkan IPnya, selanjutnya kita test browsing. Untuk pertama kali browsing akan muncul error, dan untuk seterusnya akan berhasil.



TUGAS:

Buatlah 15 soal pilihan ganda (a-e) beserta jawabannya dengan ketentuan BAB 4, 5 dan 6 masing-masing 5 soal. Letakkan soal tersebut pada halaman blog Anda dan pastekan alamatnya di bagian komentar di bawah ini
